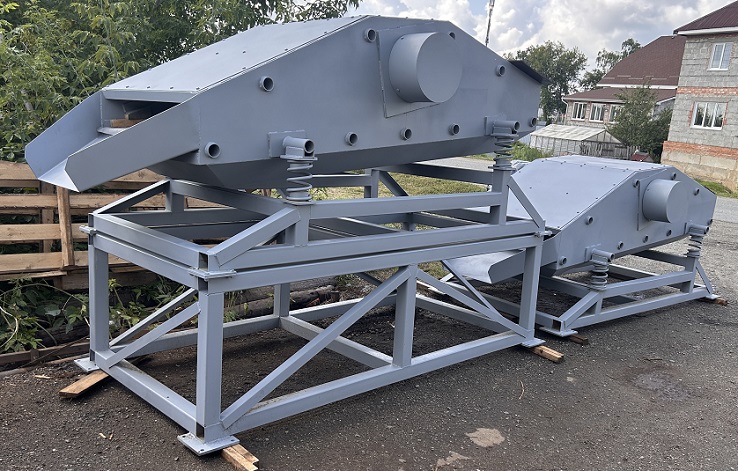

Грохот инерционный легкого типа ГИЛ предназначен для разделения по крупности сыпучих материалов, таких как: щебень, гравий, прочие горные породы и инертные строительные материалы, при этом максимальный размер куска исходного материала не должен превышать 50 мм с относительной влажностью исходного материала не более 5%.
Конструкция грохота ГИЛ предусматривает 1 установленную сетку , для получения 2 фракций. Виброгрохот такого типа может быть использован как в качестве основного агрегата сортировки с производительностью до 10 М3 в час , так и в качестве вспомогательного на операциях контрольного рассева. Вывод материала осуществляются по лотку в передней части короба, а материал прошедший через сетку собирается в приёмном бункере и ссыпается через горловину в центральной части виброгрохота, таким образом схема установки грохота требует его установки расположения на возвышение для отвода мелкой фракции .
ТИПЫ ГРОХОТОВ ЛЕГКОГО ТИПА
| Типы грохотов | Макс. рекомендуемая крупность кусков питания, мм | Угол наклона просеивающей поверхности, градус | Амплитуда (полуразмах колебаний короба), мм | Частота колебаний короба в мин/ |
|---|---|---|---|---|
| ГИЛ | 50 | 5% | 1.5 ÷ 2,5 |
970
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование оборудования | Просеивающая поверхность | Число ярусов | Произв. по питанию (расчётная*), м³/час ( крупность касков 5-20мм, ячейка 10мм) | Ном/ мощность эл. двигателя, кВт | ||
|---|---|---|---|---|---|---|
| Ш, мм | Д, мм | S, м² | ||||
| ГИЛ | 1000 | 2500 | 2 | 1 | 15 | 2.2 |
| 2 | 7 ÷ 15 | |||||
